一、工業冷卻塔的選型要求

工業冷卻塔現在已經逐步得到了廣泛的應用，其超高的應用性能得到了廣大用戶的一致認可，不過我們在應用前需要進行正確選型，只有這樣才能使其性能得到充分的展示，大家對這方面信息具體了解多少呢，我們來詳細了解下：

選擇工業冷卻塔第一要確定的就是冷卻水量，謹記選塔的時候?qū)⑺愠龅睦鋮s水量要乘上1.15的系數。

其次是進出塔溫差，降溫系數大的可以選擇工業冷卻塔。一般我們民用冷卻塔進水溫室37℃左右，出水溫為32℃左右，溫差大約為5℃。工業冷卻塔一般為65-45℃左右、33-43℃左右等幾個不同的階段，這時候的進出水溫差就為8-20℃左右。大家要根據自己的水溫選擇工業冷卻塔。

最后就是濕球溫度和干球溫度了，工業冷卻塔回水與出水溫度之差一般稱作冷卻范圍，它主要取決于周圍空氣的濕球溫度，因此當?shù)貪袂驕囟鹊淖兓�直接影響冷卻塔的冷卻作用。而工業冷卻塔是利用傳導使空氣吸熱來實現散熱，主要受空氣干球溫度的影響，因此，需要工業冷卻器有很大的表面積。

工業用冷卻塔設計與應用原理與HVAC基本相同，只是工業系統工藝相對復雜，在設計應用過程中會面臨更多的一些變數需要做更多一些選擇，所以每個項目工業塔尺寸與構造將都是單獨進行專門的設計，是與HVAC較大的的不同點。

河北華盛節能設備有限公司工業冷卻塔選型技巧：、

循環冷卻水系統一般由四個基本單元構成

1.控制單元

本單元功能是控制全系統運行以及管理系統運行質量。本單元的構成可以分為兩部分：運行控制室與水質分析室。運行控制室主要是機電控制機構與儀表自控機構;水質分析室主要是日常運行水質控制及分析的各類物化分析儀器。

2.冷卻單元

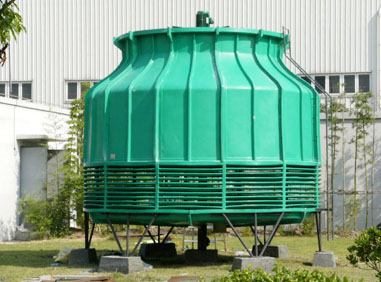

單元功能為將循環冷卻水從化工裝置所帶出的熱量，經過冷卻塔釋放到大氣，使循環冷卻水溫度達到生產裝置所要求的水溫。本單元主要設備為大型機械通風式冷卻塔。下圖：石油化工企業的冷卻塔

3.輸送單元

單元功能為循環冷卻水的輸送，保證循環冷卻水的壓力、流量。主要設備為循環水泵，以及循環水管網。下圖：工業循環水泵

4.水處理單元

單元功能為循環冷卻水進行水質處理，使得循環冷卻水在系統中既不發生結垢、污泥故障，不發生腐蝕設備的故障。主要設備有防垢、防腐化學藥劑的貯存與投加設備，生物控制劑的貯存投加設備，旁流機械過濾設備以及其他附屬設備。

二、工業冷卻塔噪音來源與減噪實施方案

隨著工業的發展，許多工業企業中存在著多種職業危害因素，其中噪聲危害尤為突出。為了減少噪音對周圍環境的污染、提高工作效率、維護生產者的身體健康，對噪聲進行控制處理是十分必要的。在眾多的噪聲源中，工業冷卻塔的噪聲一直是噪聲治理的難點。本文通過某單位的工程實例，介紹了工業冷卻塔的噪聲處理方案，并對現場進行了測試。

1、主要噪聲源分析

冷卻塔在正常運轉時產生的噪聲包括濺水噪聲、風機噪聲、電動機噪聲、循環水泵噪聲、輸水管道振動輻射噪聲等。其中，冷卻塔的濺水噪聲、風機噪聲、電動機噪聲是主要噪聲源。

（1）濺水噪聲

濺水噪聲由兩種不同的噪聲機理產生：一種是水滴撞擊水面時發出的尖脈沖噪聲;另一種是水滴產生的氣泡體積脈動所輻射的噪聲。由于冷卻塔塔身隔聲能力較強，由塔身向外輻射的濺水噪聲可忽略不計，僅需考慮由進氣口向外輻射的濺水噪聲。由于冷卻塔水流跌落高度較大，水滴的濺落速度和動能都較高，因此導致了濺水噪聲較高。在離進風口1m處測量，噪聲為83.2dB(A)。值得注意的是，冷卻塔進風口面積很大，1#、2#冷卻塔每側進風口面積為70.2m2，3#冷卻塔每側進風口面積為93.6m2，濺水噪聲呈面聲源向外輻射，噪聲隨傳播距離的增加而衰減，濺水噪聲成為廠界噪聲的主要噪聲源。

（2）風機噪聲

風機噪聲是空氣動力性噪聲，包括旋轉噪聲和湍流噪聲。旋轉噪聲是風機葉片旋轉時周期性打擊空氣而引起的氣體壓力脈動噪聲;湍流噪聲主要是風機葉片旋轉時附著在葉片上的空氣不斷滑脫成旋渦而產生的噪聲。冷卻塔的風機噪聲主要是湍流噪聲。由于本工程冷卻塔風機葉輪直徑大于4m，風機葉輪尖的線速度較大，因而噪聲也相對較大。受條件限制，未能進行現場實測(需在冷卻塔風機上方45°方向進行實測)。根據有關經驗估算，其噪聲應在86dB(A)左右。風機噪聲呈低頻特性，氣流含水率高，治理起來有一定的難度。另外，冷卻塔風機位于冷卻塔頂部，風機噪聲對遠處的噪聲影響大于近處。因此，在冷卻塔周圍的主要感覺是濺水噪聲，但不能由此判斷冷卻塔風機噪聲對廠界噪聲沒有影響，其影響程度尚需進行進一步的測量分析。

（3）電動機噪聲

風機和水泵都需要配備電動機，電動機噪聲主要包括由旋轉子動平衡不良引起的旋轉噪聲、旋轉子切割磁場引起的電磁噪聲、冷卻風扇的空氣動力性噪聲、軸承摩擦產生的機械噪聲等。風機的電動機露天安裝于塔頂，離其1m處測得噪聲為73.2dB(A)。在其它噪聲源被治理后，電動機噪聲對廠界噪聲夜間的達標還有一定影響，需進一步治理。

根據對該單位噪聲現狀監測數據的分析，經經濟技術比較，決定采取“一次設計、逐步實施"的噪聲控制方案。

1、治理影響廠界北段的冷卻塔濺水噪聲

(1)在3#冷卻塔臨廠界一側集水盤上方空間布置三層消聲墊。消聲墊應滿足既能有效減小濺水噪聲，又不妨礙水冷卻效果，且使用耐久、更換方便的要求。

(2)在2#冷卻塔東側兩個單元的北側集水盤上方空間布置三層消聲墊。

(3)在3#冷卻塔和2#冷卻塔臨廠界一側設組合式隔聲屏障。隔聲屏障位置如圖2所示。屏障下部為消聲百葉，以便于進風，保證循環水的冷卻需要。消聲百葉由于露天使用，應具有良好的耐氣候性。此外，為保證進風量和減少進風阻力，消聲百葉應有足夠的通風面積和合理的形狀。聲屏障上部做成“Γ"狀，以降低屏障高度。屏障內貼吸聲材料，以進一步提高隔聲效果。聲屏障的設置除考慮降噪需要外，還需考慮到不妨礙冷卻塔工作和鄰近的電纜橋架的日常管理和維護。

2、控制1#、2#冷卻塔濺水噪聲對南段廠界的影響

(1)在1#冷卻塔東側兩個單元共四個集水盤上方空間布置三層消聲墊。

(2)在2#冷卻塔東側兩個單元的南側集水盤上方空間布置三層消聲墊。

(3)在臨廠界一側加組合式聲屏障。

3、控制冷卻塔其他噪聲源

(1)在1#、2#、3#冷卻塔剩余八個集水盤上方空間布置兩層消聲墊。

(2)在1#、2#、3#冷卻塔共十個風機上加片式阻性消聲器。由于降噪要求并不高，消聲器設計高度為1.2m。

(3)為風機的電動機配半隔聲罩。4冷卻塔噪聲控制效果采取以上治理措施后，冷卻塔噪聲得到有效控制。測試結果表明，廠界噪聲指標已控制在國家標準以內，降低了冷卻塔對廠區的噪聲污染。通過對冷卻塔的噪聲治理表明，工業冷卻塔的濺水噪聲應是噪聲控制的重點。
